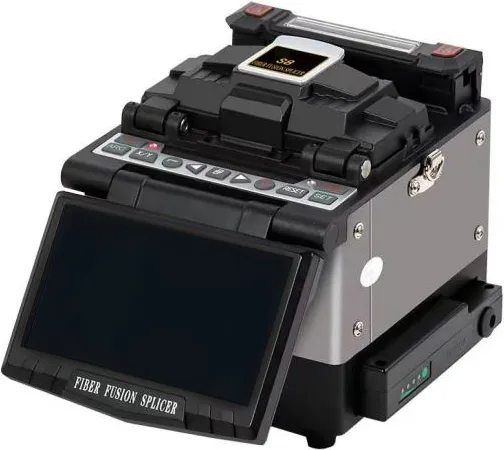

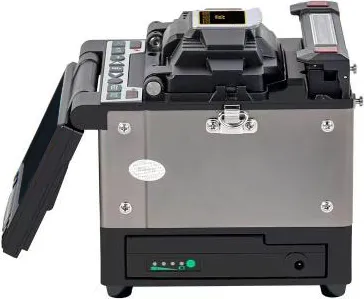

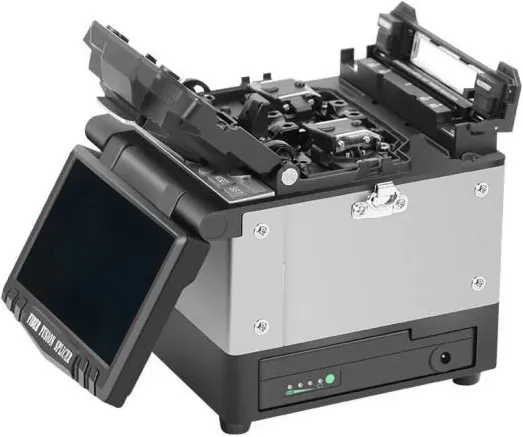

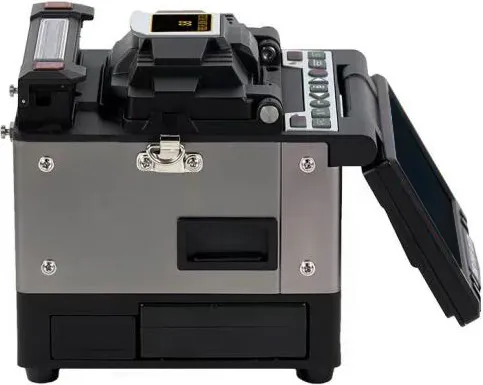

Сварочный аппарат для оптоволокна Opticmeta S8 с 6 двигателями
- Подходящее волокно: SM (G.652), MM (G.655), DS (G.653), NZ DS (G.655), BI (G.657).
- Диаметр оболочки: 80–150 мкм.
- Метод выравнивания: «сердцевина к сердцевине».
Описание
6-моторный аппарат для сварки оптического волокна. Подходит для различных проектов, включая магистральные сети, сети FTTx и др.
Использует технологию выравнивания «сердцевина к сердцевине». Обладает высокой стабильностью работы и низкими потерями при сварке.
Особенности
- Автоматическое определение типа волокна.
- Автоматическая коррекция дуги в зависимости от условий окружающей среды.
- Сохраняет изображения и автоматически калибрует дугу.
- Специальный режим сварки для волокна типа G.654.E. Доступна опция ручной калибровки или калибровки дуги в реальном времени.
- Режимы нагрева: стандартный и предварительный.
- Фокусировка по оси Z.
- Выравнивание по сердцевине.
- Высококачественный 5-дюймовый сенсорный экран.
- К порту USB можно подключить внешнюю LED-лампу. Это облегчит аварийный ремонт в ночное время.
- Два порта USB. Два разъёма питания 12 В.
- Работа от аккумулятора или внешнего источника питания.
Технические характеристики
| Зажим для волокна | Многофункциональный, подходит для работы с буферным покрытием, абонентскими кабелями, пигтейлами и др. |
| Подходящее волокно | SM (G.652), MM (G.655), DS (G.653), NZ DS (G.655), BI (G.657) |
| Метод выравнивания | Сердцевина к сердцевине |
| Диаметр волокна по оболочке | 80–150 мкм |
| Диаметр покрытия волокна | 100–1000 мкм |
| Длина зачистки волокна | 8–16 мм |
| Максимальное время сварки | 7 с |
| Максимальное время термоусадки | 18 с |
| Режимы сварки | Множество (автонастройка) |
| Режимы термоусадки | Множество (автонастройка) |
| Длина защитных гильз | 60, 40 мм |
| Хранилище данных | 10 000 записей |
| Типичные потери при сварке | SM: 0,02 дБ; MM: 0,01 дБ; DS: 0,04 дБ; NZ DS: 0,04 дБ; BI: 0,02 дБ |
| Обратные потери | > 60 дБ |
| Контроль торца | Поддерживается |
| Оценка потерь | Поддерживается |
| Условия эксплуатации | Высота над уровнем моря: 0-5000 м. Влажность: 0–95%. Температура: −20…+50℃. Скорость ветра: макс. 15 м/с |
| Условия хранения | Влажность: 0–95%. Температура: −40…+80℃ |
| Увеличение системы визуализации | 300X (вид X или Y), 150X (вид X и Y) |
| Подключения | 2 порта USB, 2 разъема питания 12 В |
| Срок службы электродов | 5000 сварок |
| Источник питания | Адаптер, вход: AC 100-240 В (50/60 Гц), выход: DC 11-13,5 В; емкость аккумулятора: 6800 мА·ч |
| Габариты | 130×154×132 мм |
| Масса (с батареей) | 2 кг |
