Ручной сварочный аппарат для оптоволокна Opticmeta S5
- Подходящее волокно: SM (G.652), MM (G.651), DS (G.653), NZDS (G.655), др. (н-р, G.657).
- Метод выравнивания: «сердцевина к сердцевине».
Описание

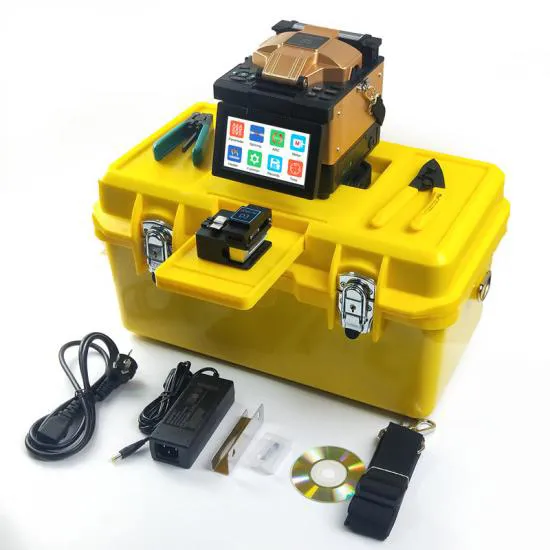

4-моторный аппарат для сварки оптического волокна. Предназначен для сварки и защиты стандартных телекоммуникационных волокон.
Аккумулятор большой емкости обеспечивает длительную работу в полевых условиях. Удобен для переноски благодаря компактным размерам.
Особенности
- Цифровое выравнивание «сердцевина к сердцевине».
- Ручной и автоматический режимы работы.

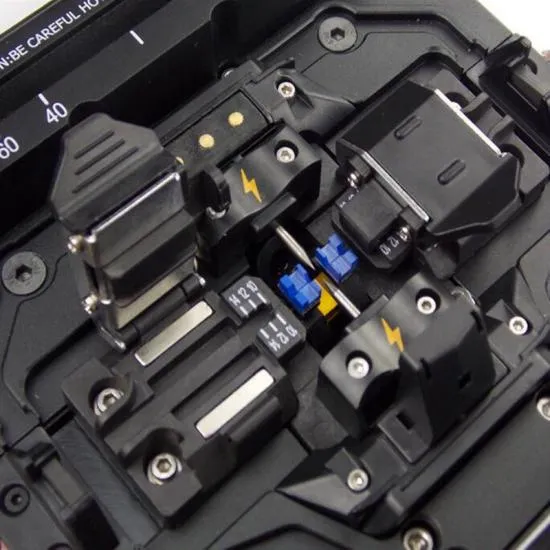

- Универсальный зажим подходит для всех типов волокон.
- Сенсорный экран 4,3«.
- Высокомощная двойная LED-подсветка для работы ночью.
- Съёмный литий-ионный аккумулятор 5200 мА·ч: до 280 циклов (сварка + термоусадка).
- Автоматическая калибровка дуги по температуре и атмосферному давлению.
- Конструкция без зеркал — снижены затраты на обслуживание.
- Работает в условиях высоких/низких температур, высокогорья и в суровых условиях.
Технические характеристики
| Количество волокон | Одно |
| Подходящее волокно | SM (G.652), MM (G.651), DS (G.653), NZDS (G.655), другие (например, G.657) |
| Режим работы | Ручной, автоматический |
| Типичные потери при сварке | SM: 0,02 дБ; MM: 0,01 дБ; DS: 0,04 дБ; NZ DS: 0,04 дБ |
| Обратные потери | > 60 дБ |
| Метод выравнивания | Сердцевина к сердцевине |
| Типичное время сварки | 8 с |
| Типичное время термоусадки | 18 с |
| Длина защитных гильз | 60, 40 мм |
| Длина зачистки волокна | 8–16 мм |
| Увеличение системы визуализации | 350X (вид X или Y), 150X (вид X и Y) |
| Дисплей | 4,3″, сенсорный ЖК-дисплей |
| Испытание на растяжение | 2 Н |
| Ёмкость аккумулятора | 5200 мА·ч (до 280 циклов) |
| Срок службы электродов | 5000 сварок |
| Подключения | USB для загрузки данных и обновения ПО |
| Источник питания | Адаптер, вход: 100–240 В переменного тока, выход: 13,5 В постоянного тока / 4,8 А |
| Условия эксплуатации | Высота над уровнем моря: 0-5000 м. Влажность: 0–95%. Температура: −15…+50℃. Влажность: < 95% (без конденсата). Скорость ветра ≤ 15 м/с |
| Масса (с батареей) | 1,95 кг |
| Габариты | 130×154×132 мм |
