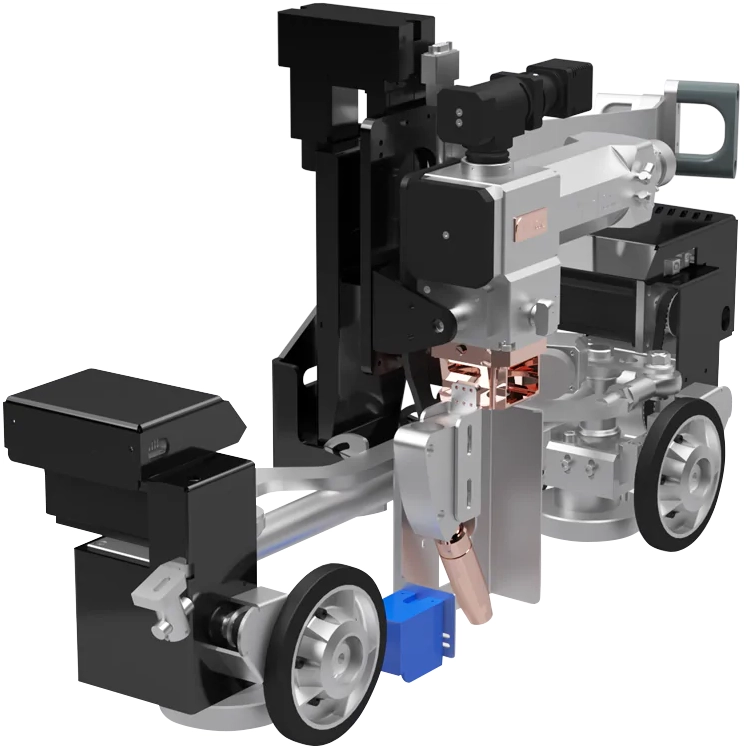

Мобильная система перемещения IPG LWT – 10000
Сварка стыковых, тавровых и нахлесточных соединений.
- Мощность лазера: 5–30 кВт.
- Скорость перемещения: 0,1–3 м/мин.
- Лаерная головка: FLW D50 угловая.
Описание
Мобильная система перемещения LWT – 10000 с оптической головкой FLW D50 и волоконным лазером мощностью 5–30 кВт позволяет получать высококачественные сварные швы без применения дорогостоящих систем позиционирования (роботизированных манипуляторов, портальных систем).
Компактная и легкая система, обеспечивающая точное позиционирование сфокусированного лазерного луча и стабильность перемещения с заданной скоростью, позволяет реализовывать качественные стыковые и тавровые сварные соединения.
Особенности
- Сварка толщин до 20 мм за один проход.
- Сварка швов протяженностью от 20 м и более.
- Альтернатива сварочным порталам и колоннам, роботизированным комплексам.
- Лазерная/гибридно-лазерная дуговая сварка в различных пространственных положениях.
- Быстрая перенастройка на сварной шов и тип соединения.
- Высокоточные шаговые двигатели.
- Компактное исполнение.
- Производство РФ.
Технические характеристики
| Мобильная система перемещения | ||
|---|---|---|
| Скорость перемещения | 0,1–3 м/мин | |
| Положение сварки | Нижнее стыковое, горизонтальное | |
| Траектория движения | Прямолинейная, по дуге | |
| Тип удержания на поверхности | Магнитное | |
| Тип двигателей | Шаговый | |
| Поворот осей | С дифференциалом на 2-х осях | |
| Управление | С пульта | |
| Сварочные программы | Управление с контроллера сварочной тележки | |
| Точность наведения на стык | ±0,2 мм | |
| Габариты (В×Ш ×Д) | 502×271×935 мм | |
| Масса | 36 кг | |
| Лазер | ||
| Тип лазера | Игтербиевый, волоконный | |
| Выходная мощность | 5–30 кВт | |
| Оптическая лазерная головка | ||
| Оптическая лазерная головка | FLW D50 угловая | |
| Коллиматор | 120, 140, 160 мм | |
| Фокусирующая линза | 250, 300 мм | |
| Сварочный источник | ||
| Максимальный ток | 500 А | |
| Тип горелки | Водоохлаждаемая | |
| Механизм подачи проволоки | 4-х роликовый с обратной связью | |
