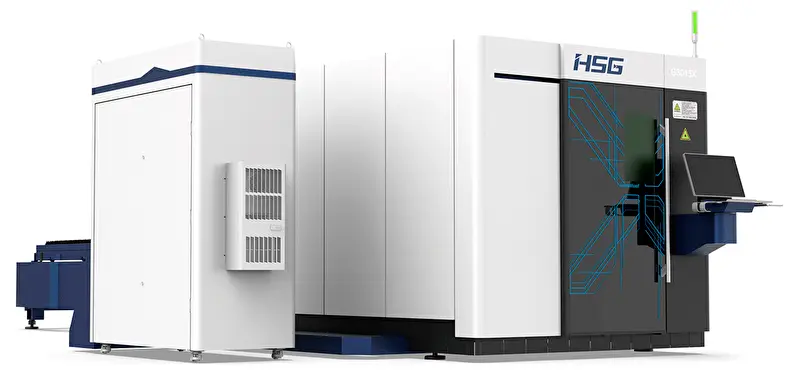

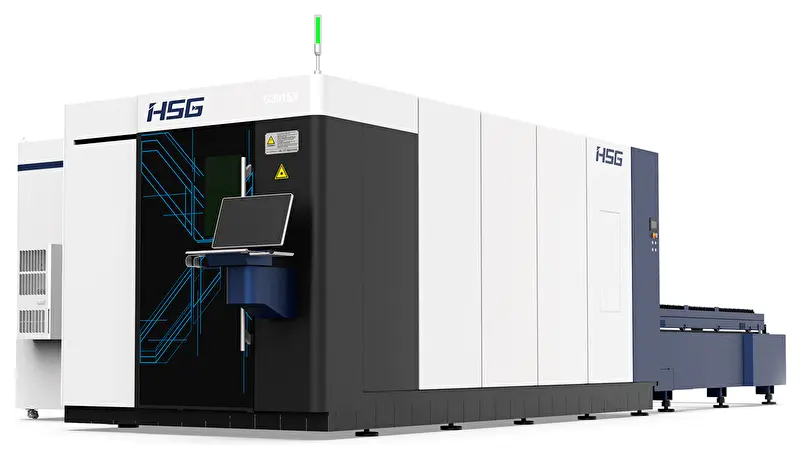

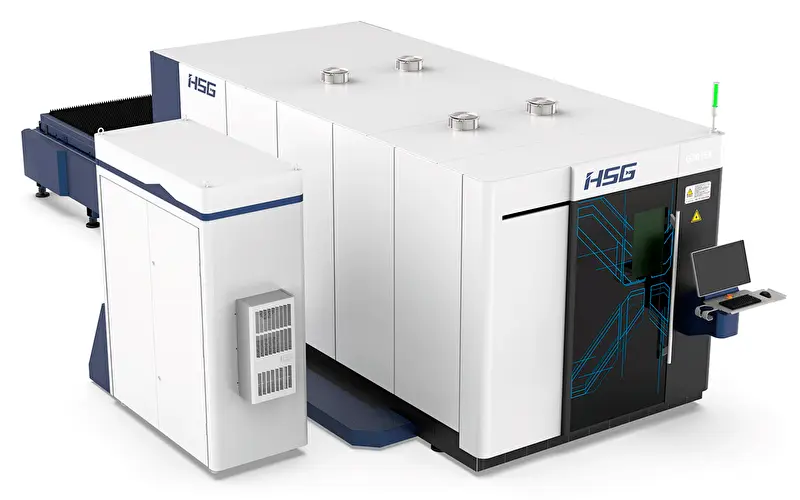

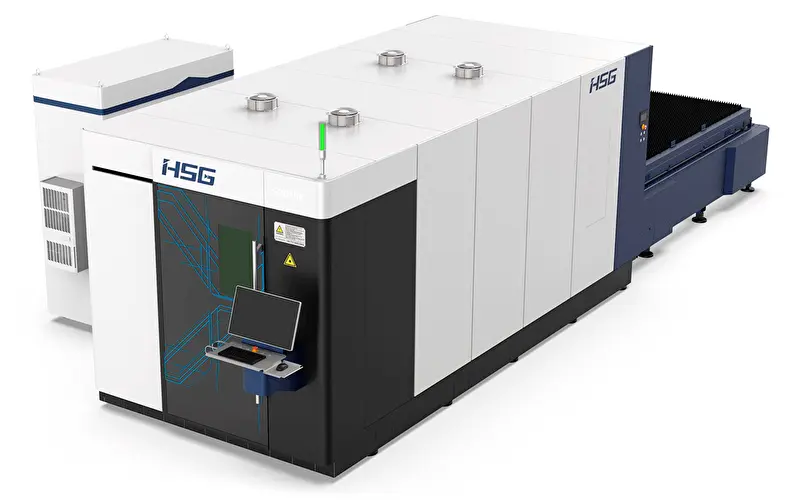

Cтанок лазерный HSG Laser для резки листов металла серии GX
- Мощность: 6,6 кВт.
- Размеры стола: от 1,3×0,9 до 6×1,5 м.
- Макс. скорость перемещения: 100–140 м/мин.
Модели
| Модель | Макс. скорость перемещения, м/мин | Макс. мощность, Вт | Размер рабочего стола, мм | Объект обработки | Применение | Цена | |
|---|---|---|---|---|---|---|---|
| G1390X | 100 | 6600 | 1300×900 | Листовой металл | Резка | По запросу | Смотреть модель |
| G3015X | 140 | 6600 | 3048×1524 | Листовой металл | Резка | По запросу | Смотреть модель |
| G6015X | 140 | 6600 | 6048×1524 | Листовой металл | Резка | По запросу | Смотреть модель |
Описание
Станки серии HSG GX являются высокопроизводительным и эффективным решением для лазерной резки листового металла. В серию входят модели с рабочим полем от 1300×900 до 6048×1524 мм. Оборудование комплектуется лазерными источниками мощностью до 6,6 кВт и применяется для обработки стали, алюминия, латуни, меди, оцинкованных пластин и других металлов.
Особенности
- Сварная станина из углеродистой стали обладает пределом прочности 500 МПа, а марганцевые примеси в её составе препятствуют нагреву и снижают риск тепловой деформации.
- В комплект входят два рабочих стола, автоматическая смена которых выполняется менее чем за 15 секунд под управлением ЧПУ.
- Зональная вентиляция, управляемая дроссельным клапаном, обеспечивает эффективное удаление дыма из зоны резки.
- Лазерная режущая головка с высокоточным автофокусом имеет функцию импульсной пробивки, благодаря которой сквозное отверстие в металле создаётся за доли секунды.
- Экструдированный портал из авиационного алюминия адаптирован к высоким нагрузкам и скоростям.
- Автоматическая система управления на базе контроллера ЧПУ собственной разработки Alpha-T снижает трудозатраты.
- Лазерный источник IPG или Raycus.
- Японский серводвигатель Panasonic.
- Немецкий редуктор и косозубая рейка-шестерня Wittenstein Alpha.
Числовое программное управление
Система обеспечивает передачу данных по сети EtherCAT и отличается высокой скоростью и стабильностью. Поддерживает графические файлы DXF, DWG, PLT и NC. Основные компоненты контролируются в режиме реального времени, а программа реагирует на изменения за доли секунды. Понятный интерфейс и широкий набор функций упрощают настройку оборудования и изготовление качественных деталей.
Немецкий редуктор Wittenstein Alpha
Редуктор обеспечивает стабильную, высокоточную и долговечную работу оборудования.
Полностью безопасная конструкция
Верхняя крышка станка и пневматическая дверь между сменными платформами обеспечивают безопасную эксплуатацию оборудования и защищают персонал от лазерного излучения.
Технические характеристики
| Модель | G1390X / G3015X / G6015X |
|---|---|
| Рабочий стол (Д×Ш) | 1300×900, 3048×1524 или 6048×1524 мм, в зависимости от модели |
| Максимальная нагрузка на стол | Зависит от модели; для G6015X — 1600 кг |
| Мощность лазера | до 6,6 кВт |
| Максимальная скорость перемещения | 100–140 м/мин, в зависимости от модели |
| Максимальное ускорение | до 1,5g |
| Ход по осям X/Y/Z | Зависит от модели |
| Точность позиционирования по осям X/Y | ±0,03 мм |
| Точность репозиционирования по осям X/Y | ±0,03 мм |
| Напряжение питания | 380 В ±5%, 50 Гц, 3 фазы |
| Система ЧПУ | Alpha T Bus, сенсорное управление |
| Лазерный источник | Raycus/IPG |
